Fan-coil
A fan-coil egy olyan készülék, mely hűtésre és fűtésre egyaránt alkalmas. Úgy is mondhatjuk, hogy egyesíti a lapradiátor és a split klíma minden előnyös tulajdonságát és ötvözi azt egy készülékben. Kiépítése rendkívül egyszerű, beépített ventilátorának köszönhetően gyors hűtést és fűtést tesz lehetővé. Hőszivattyús rendszerekhez ideális választás.
Hőszivattyúhoz jól illeszthető a Fan-Coil
A fan-coil készülék nem egy újkeletű találmány az épületgépészetben. Régóta használják fűtési és hűtési rendszerekben előnyös tulajdonságainak, sokrétű beépítési lehetőségének köszönhetően. Azonban sokáig elsősorban irodaházakban, közületi létesítményekben találkozhattunk ezekkel a készülékekkel. Ennek egyik legfőbb oka, hogy a hőszivattyús rendszerek nem a lakossági felhasználásban kezdték el hódító útjukat. Napjainkra azonban megváltozott a helyzet. A megújuló energiát hasznosító rendszerek ugrásszerű népszerűségnövekedésével a lakossági épületekben is egyre gyakrabban találkozhatunk hőszivattyús fűtésekkel. Mivel a fan-coil kiválóan illeszthető a hőszivattyús rendszerekhez, így egyre inkább érdekes termék lett és várhatóan lesz is.
Mi a Fan-Coil?
A fan-coil egy olyan fűtő-hűtő készülék, melyben egy csőregiszter, azaz sűrűn lamellázott cső a hőleadó felület és ezen a hőcserélőn keresztül egy ventilátor segítségével áramoltatják a levegőt. A lamellázás jelentősen megnöveli a hőleadó felütetet hasonlóan, mint a lapradiátoroknál a konvektorlemez. Ventilátor segítségével növelik a hőleadó teljesítményt, így gyorsabban tud a fan-coil fűteni, vagy hűteni. Mondhatjuk, hogy nem egy bonyolult, viszont igencsak hatékony fűtő-hűtő készülék.
A Fan-Coil rendszer előnyei
A fan-coil készülék egyre szélesebb körű alkalmazása előnyös tulajdonságainak köszönhető. Ezek mind olyan szempontok amelyek kiemelt fontossággal bírhatnak amikor gazdaságos és hatékony rendszer kiépítése a cél.
- A fan-coil rendszerek alkalmasak fűtésre és hűtésre is.
- A fűtő-hűtő közeg jellemzően víz! A fan-coil rendszerben nem gáz közeg kering, így sokkal környezetbarátabb hűtési megoldást nyújt, mint például a hagyományos klímák.
- Alacsonyabb előremenő vízhőmérséklet mellett is alkalmas fűtésre. Mi több, ugyanazt a hatékonységot kisebb előremenő vízhőmérséklettel is eltudjuk érni.
- A fan-coil rendszer kiépítése egyszerű és költséghatékony! A rendszer kiépéítéshez a radiátoros fűtéshez hasonlóan egy előremenő és egy vissztérő vezeték kiépítése elegendő kétcsöves rendszer esetén. Négy csöves rendszerknél ennek a duplája kell, de erről későbbiekben írunk.
- Korszerűsítésnél kevés jelentős bontással jár a rendszer kiépítése az egyszerű beköthetőségnek köszönhetően.
- Gyorsan reagál és szinte azonnal adja le a hőt. A beépített több sebességi fokozatú ventilátor gyorsan körbe keringeti a helyiség levegőjét, így a fűtő-hűtő hatás rögtön érezhető.
- Fan-coil bekötési lehetőségétől függően egyidőben tud a rendszer fűteni és hűteni is attól függően, hogy az egyes helyiség hőigénye milyen a rendszeren belül. Ez azt jelenti, hogy egyik készülék tud fűteni, míg a másik éppen hűt. Ez nagyfokú rugalmasságot biztosít főleg nagy és komplex rendszereknél.
Mielőtt felcsillanna a szemünk, fontos megemlíteni, hogy ezt az előnyt lakossági családiházas környezetben nem igazán lehet kihasználni. Sok helyen emelik ki ezt az előnyt, azonban ezt kihasználni csak nagy és komplex rendszerek esetén lehet. Egy hőszivattyúval nem is kezelhető le egy ilyen rendszer működése, külön eszköz kell hűtésre és fűtésre. Ezen kívül megfelelő zónákra bontott rendszer szükséges, valamint meglehetősen komoly szabályozás. Ipari létesítmények, irodaházak esetén lehet ez előny.
- Könnyű szabályozhatóság beépített termosztáttal.
- Kevés a többlet kiadást igénylő szerelvény a készülék rendszerbe szereléséhez.
- Párátlanítja a levegőt és a beépített levegőszűrő kiszűri a lebegő port, ezáltal javítja a levegő minőségét.
- Nagyfokú rugalmasság és lehetőség a készülék elhelyezését illetően. Parapetes, magasfali, mennyezetbe építés és akár oldalfalba süllyesztési lehetőség is adott.
Fan-Coil készülék bekötése alapján
Bekötési lehetőség szerint kétféle fan-coilt különböztetünk meg.
Kétcsöves Fan-Coil
Ezekben a készülékekben egy előremenő és egy visszatérő cső bekötése lehetséges, pont úgy mint a lemezradiátorok esetén. A kétcsöves rendszer kiépítésének előnye az egyszerűsége és az ebből adódó kedvezőbb beruházási költség. Ha a fan-coil fűtési vagy hűtési üzemmódot is kell használjon, akkor sincs gond. Csupán a szabályzással kell megoldani a nyári és téli állapot közti átállást. A fűtővíz és a hűtővíz ugyanabban a csőpárban kering. Fontos, hogy a hűtés miatt a csövek szigetelésének párazártnak kell lenniük.
Az átállás többféleképp lehetséges. Váltószelep, zónaszelepek használatával, de megvalósítható ezek nélkül, csak a szabályzás igénybevételével néhány visszacsapó szelep beépítésével. Rendszerfüggő, hogy melyik megoldás az ideális. Hőszivattyú esetén pedig maga a hőszivattyú szabályzása alkalmas erre általában.
Fontos tudni, hogy átálláskor nem kell leengedni a rendszert és emberi beavatkozás nem szükséges. Sőt! Lehetőség szerint nem is szabad bolygatni a rendszert. Minden leeresztés/ újra töltés újabb hibaforrás lehet: pl. légtelenítési gondok és korróziós problémák növekedése.
Négycsöves Fan-Coil
Ez a fan-coil típus mindössze annyiban különbözik, hogy fixen egy csőpáron kering a fűtő- és külön csőpáron kering a hűtőfolyadék. A készülék két egymástól független hőcserélőt tartalmaz. Ez teszi lehetővé, hogy azonos időben mindkét üzemmódban tud üzemelni rendszer. Természetesen egy adott készülék egyszerre csak egyben. Azonban a négycsöves rendszerben az egyes fan-coilok tudnak üzemelni eltérő üzemmódokban attól függően, hogy hűteni vagy fűteni szeretnénk az egyes helyiségekben. Kiépítése drágább a négycsöves rendszernek, hisz ebben az esetben két egymástól független előre és visszatérő szakaszt kell kiépíteni.
Fan-Coil típusok elhelyezésük szerint
Három olyan típust emelnénk ki, melyek kínálatunkban is megtalálhatóak. Az elhelyezési lehetőségek módja ettől jóval több, de azokkal ritkábban találkozhatunk és lakossági viszonylatban nem is igazán jellemző a használatuk.

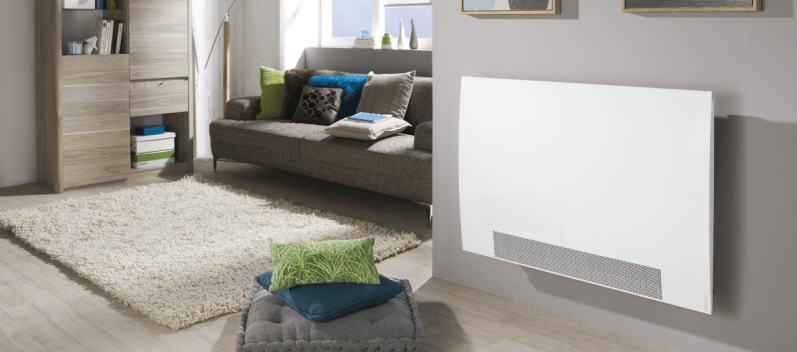

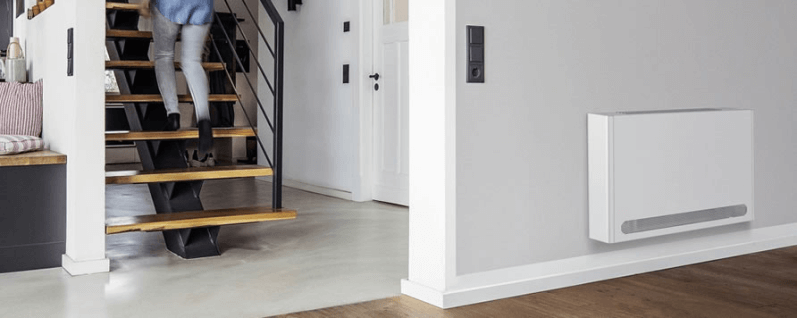

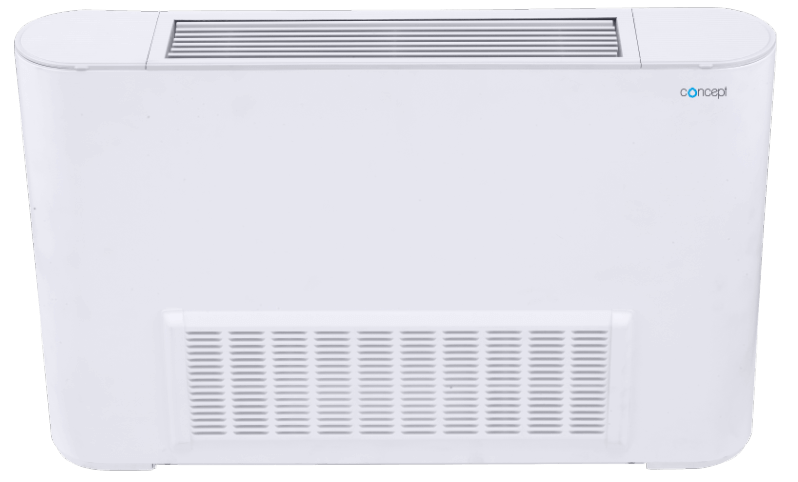

Parapetes fan-coil
Ablak alatt, parapet magasságban elhelyezhető készülékek. Kaphatóak padlón álló és falra szerelhető kivitelben is. Az egyik leggyakrabban használt fan-coil típus. Lakossági használatban jellemzően ezek a készülékek fordulnak elő.

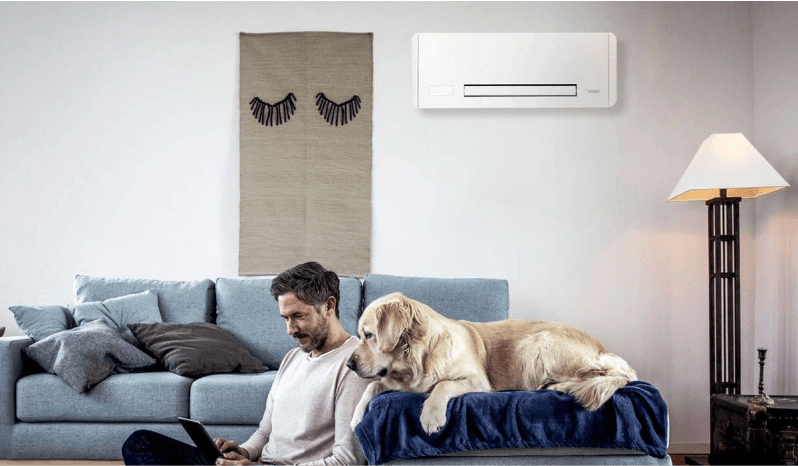

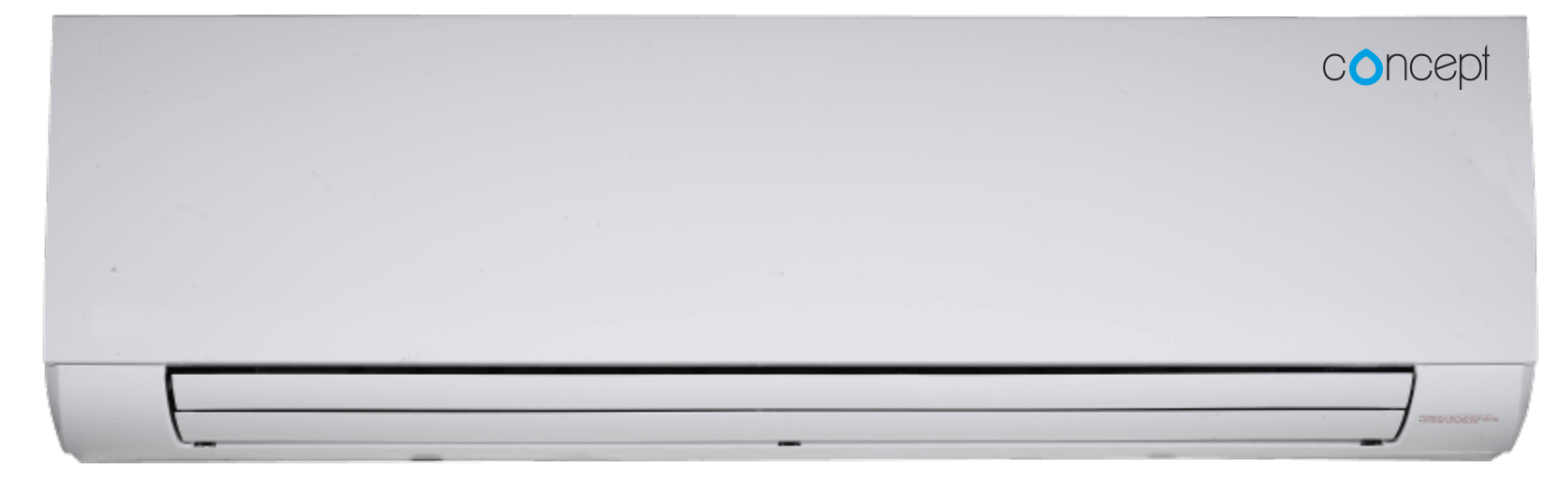

Magasfali fan-coil
Ezek a készülék típusok leginkább egy split klíma beltéri egységére hasonlítanak, azokkal megegyező módon a mennyezet alatti magasságban kell elhelyezni. Előnyük, hogy nem foglalnak helyet a hasznos térből.

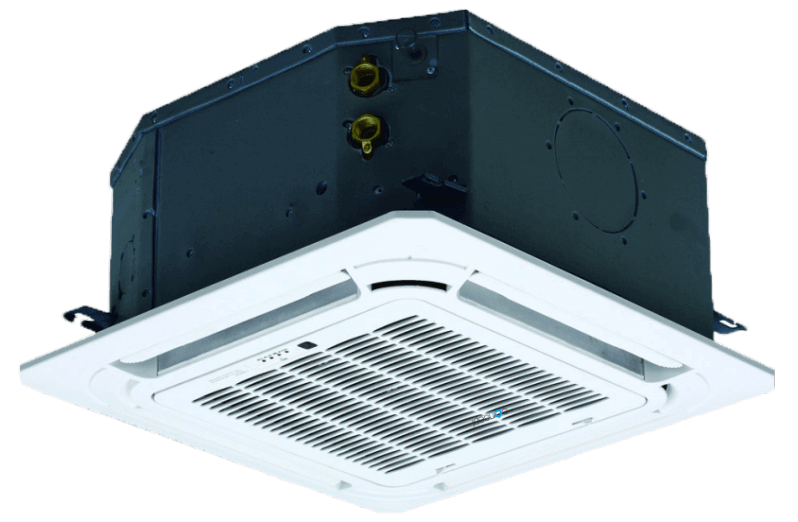

Kazettás fan-coil
Irodaházakban gyakran használt típus. Nagy belmagasságú helyiségekben álmennyezetbe beépítve helyezik el. Légcsatornázható kivitelben is készülnek.
Radiátor helyére Fan-Coil?
Felmerülhet a kérdés, hogy korszerűsítésnél érdemes lehet e hagyományos fűtési rendszerben radiátor helyett fan-coli készüléket feltenni? Radiátor helyett fan-coilt felrakni nem biztos, hogy célszerű. Legfontosabb indokunk, hogy fűtés tekintetében a felületfűtés, vagy a radiátor magasabb komfort érzetet biztosít (ebben a sorrendben). Ha nincs hűtési igény, akkor teljesen felesleges fan-coilban gondolkodni. Egyedüli létjogosultsága akkor lehet, ha van hűtési igény is és kicsi a készülék elhelyezésére rendelkezésre álló hely. Azonban ilyenkor szükség van egy folyadékhűtőre is, ami nem kis értékű beruházás.
A Fan-Coil hátrányai
- Zajhatás: manapság már nagyon jó minőségű és alacsony zajszintű ventilátorokkal látják el a fan-coil készülékeket. Napközben a zajszint szinte nem is érzékelhető, azonban este amikor minden elcsendesedik jobban észlelhető a ventilátor működéséből eredő hanghatás.
- Huzat: szintén a ventilátorból adódó hátrány, hogy a készülék közelében érezhető a levegő áramlása. Éppen ezért nem célszerű ülő, vagy fekvőhely közvetlen közelében a fan-coil elhelyezése. A ventilátorok jellemzően többfokozatban állíthatóak, a huzat mértéke a fordulatszám leszabályozásával mérsékelhető, azonban ilyenkor a hűtési vagy a fűtési teljesítmény is csökken.
- Kis hőtehetetlenség: a fan-coilban kevés folyadék található, ezáltal kis hőtehetetlenséggel bír a készülék. Ugyanolyan gyorsan ahogy felmelegszik ki is hűl.
- Alacsonyabb komfortérzet: jellemzően az emberek nagyrésze a padlófűtéssel, vagy radiátoros fűtéssel ellátott helyiségekben szubjektíven kényelmesebben és komfortosabban érzik magukat, mint a fan-coilal fűtött terekben.
- Kondenzátum elvezetés: nem biztos, hogy hátrány, de tény, hogy a fan-coilok esetén biztosítani kell a működés során keletkező kondenzátum elvezetését.
Tippek a kiválasztáshoz, üzemeltetéshez
Háló helyiségek esetében mindenképpen vegyük figyelembe, hogy este a nyugodt alvás érdekében a legkisebb ventilátor fokozattal célszerű a fan-coil üzemeltetése. Ez együtt jár azzal, hogy a legkisebb teljesítményt fogja a készülék leadni. A szükséges teljesítményt ilyenkor ne a gyártók által megadott maximális teljesítmény alapján vegyük figyelembe. A fan-coil legkisebb fordulatszámra vetített teljesítménye legyen a mérvadó választáskor.
A fan-coil légáramának útjában ne legyen akadály. Hiába pörgetjük a készüléket a legnagyobb ventilátor fokozaton, ha azt eltakarjuk. Függöny, kanapé, ha útját állja a légáramnak, akkor a készülék nem fogja tudni a helyiséget fűteni/ hűteni.

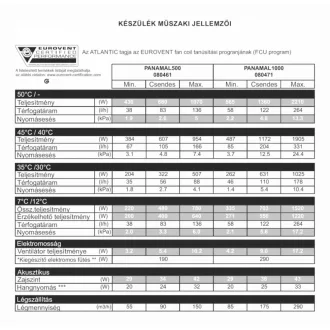

Győződjünk meg a technikai adatokból, hogy milyen zajszinttel üzemel a kiszemelt készülék. Az olcsóbb ár adódhat abból is, hogy gyengébb minőségű ventilátor került a készülékbe. Beépítés után szembesülni a magas zajszinttel meglehetősen kellemetlen.
