Peró Gáz T17R22 fali mérőállomás, szerelősín + burkolat, fölső be- és fölső kimenettel, 22mm

Fali mérőállomás, biztonságos megoldás

A Peró Gáz T17R22 fali mérőállomás védőszekrénnyel, a lakossági és kommunális gázellátás műszaki tartozékaként került kialakításra. A mérőállomás a gázfogyasztó vezetékbe épített elzáró csap(ok), a műszaki leírás szerinti paraméterekkel megadott membrános gázmérő és T17 100 mbar esetén házi nyomásszabályozó fali elhelyezésre nyújt műszakilag megfelelő, biztonságos megoldást, továbbá biztosítja a berendezés(ek) környezeti hatásokkal szembeni védelmét. Típustól függően a be- és kilépő oldalon többféle csatlakozási lehetőség és irány biztosított.

Általános jellemzők

A szerkezet főbb részei a védőszekrény, szerelősín, kilépő és belépő oldali fejcső.

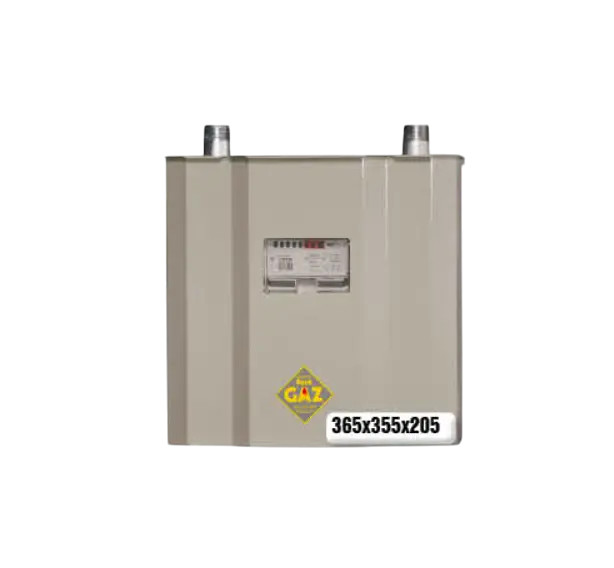

A szekrény 0,8/1,0 mm-es DC01 minőségű finom acéllemezből készült lakatos konstrukció. A szerkezeti elemeket darabolás, kicsípés és hajlítás után szakaszos hegesztési varratokkal állítják össze. A kivezetések helyén a ki- és belépő csővezeték részére kicsípésekkel készül. A domborított védőburkolat szerelősín segítségével rögzíthetjük, ezeken a gázmérő leolvasására 57x107 mm-es leolvasó ablak került kialakításra. Bizonyos típusok klasszikus kétajtós burkolattal is rendelhetők.

Telepítés, rögzítés

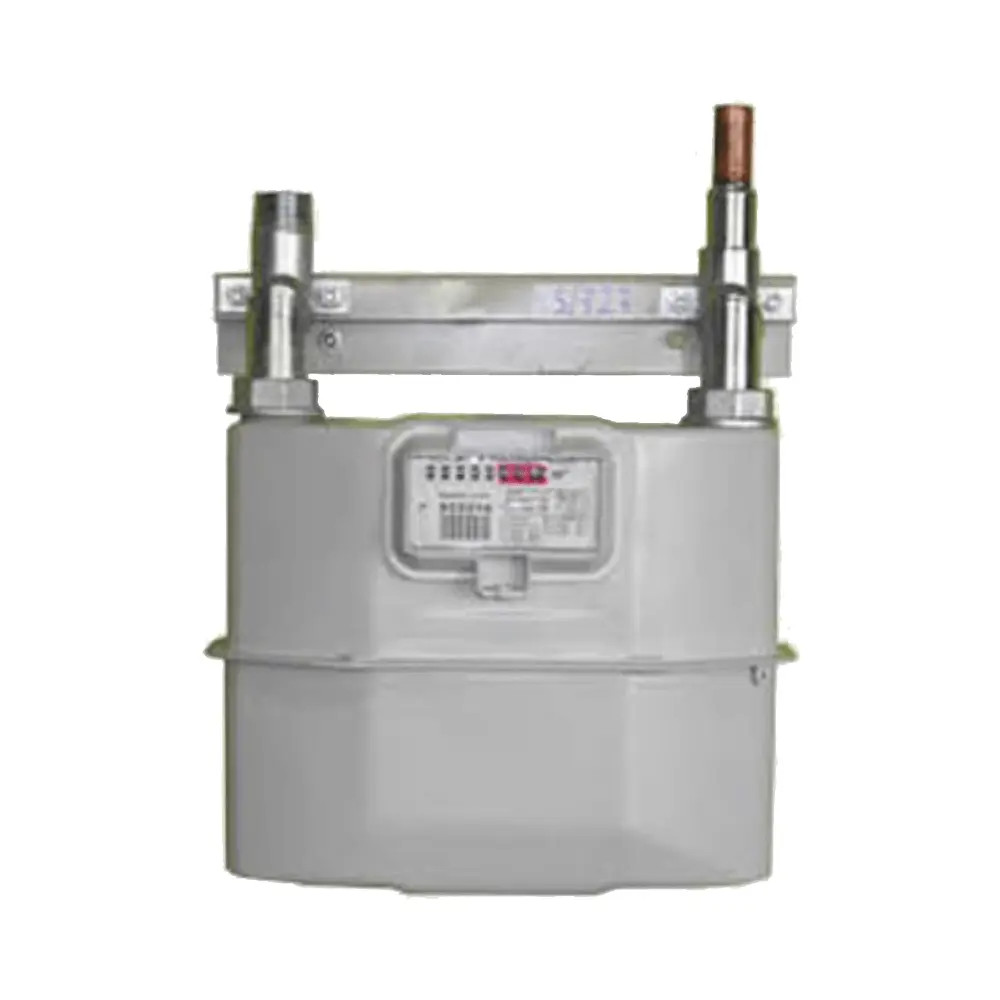

A szerelősín 2,0 / 3,0 mm-es minőségi acéllemezből készült hajlított tartó, amely 2 / 4 db kör vagy ovális furaton keresztül állványcsavarral, tiplik segítségével erősíthető a falszerkezethez. A szerelősín 2 mm-es részt biztosít a fal és a sín között, amelybe illeszkedik a domborított védőburkolat tetején kialakított hajlított perem. A szerelősínen kialakított további négy kör vagy ovális furaton keresztül csavarokkal rögzíthetők a gázmérőhöz csatlakozó fejcsövek. A szabályozóház integrálása hézag biztosítja a játékot a mérőkötés feszültségmentes kialakításához. A szekrény és a szerelősín felületvédelme foszfátozás, zsírtalanítás után alapozó és zománcfestéssel készül.

A gázkészülékek fejcsövéhez darabolás, forgácsolás utáni hegesztéssel, többféle keresztmetszettel rendelkező csatlakozócsonk kerül kialakításra, hollandi fej, ill. hegesztett idom csatlakoztatására.
A szabályozós mérőállomások be- és kilépő csonkjaira hegesztett technológiai alátámasztás készül, amely a csatlakozócső hosszabbítását és véglegesítés utáni visszacsatolását lehetővé teszi.

Az összeszerelt mérőállomás a GMBSZ szerinti nyomáspróbára kerül, melynek megfelelő minősítéssel ellátva, dokumentációval együtt a gyártói egységet képezi.

Műszaki jellemzők

• Beépíthető gázmérő: G4, A=250 mm, G5/4"
• Belépő oldal: R1" menet
• Kilépő oldal: d 22
• Kivezetés: Tetőn, Tetőn
• Burkolat: Domborított (ráakasztós)
